托輥主要技術參數及技術性能
發布時間:2014-8-4 13:12:19 來源:本站原創 作者:上海昱音機械
一、概述
托輥是安裝在輸送機機尾用來支承輸送帶和輸送帶上所承載的物料，它減少了物料對輸送帶的沖擊。托輥技術參數隨輸送帶寬度不同而不同。
二、產品型號含義：托輥
三、托輥執行標準：
MT821-2006《煤礦用帶式輸送機托輥技術條件》。
四、結構特征
結構特征：

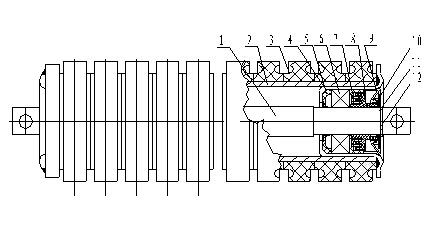

緩沖托輥結構如圖所示：
托輥結構圖
1－軸 2－筒體 3－阻燃橡膠圈 4－軸承座 5－密封圈 6－軸承 7－內密封圈
8－外密封圈 9－內擋圈 10－外擋圈 11－擋板 12－軸用彈性擋圈
五、托輥主要技術參數和技術性能
1.徑向圓跳動：徑向圓跳動量不大于下表一的界定數值。
2.軸向竄動：在500N軸向載荷作用下，托輥軸的軸向竄動量小于1.2mm。
3.旋轉阻力：托輥在250N的壓力作用下，在外圓線速度為2.0m/s時，其旋轉阻力小于表二的界定數值。
4.跌落強度：托輥經水平與垂直跌落試驗后，所有零件和焊縫無損傷和脫出現象，托輥軸向位移不大于1.2mm，托輥管體與軸承座無松動。同時，經跌落試驗后，其旋轉阻力小于下表二
5.軸向載荷：對托輥施加表三規定的軸向載荷后，托輥軸（包括軸承座、密封裝置）與托輥管體無脫開現象。
表一 徑向圓跳動量
|
托輥直徑mm |
管體直徑mm |
托輥長度mm | |||
|
＜460 |
460～950 |
950～1600 |
＞1600 | ||
|
φ89 |
φ60 |
0.5 |
0.7 |
1.3 |
1.5 |
|
φ108 |
φ75.5 |
0.5 |
0.7 |
1.3 |
1.5 |
表二 旋轉阻力
|
托輥直徑mm |
管體直徑mm |
長度mm |
旋轉阻力N |
|
φ89 |
φ60 |
≤460 |
2.0 |
|
＞460 |
2.5 | ||
|
φ108 |
φ75.5 |
≤460 |
2.0 |
|
＞460 |
2.5 |
表三 軸向載荷
6.浸水密封性能：托輥在清水中以1450r/min的轉速旋轉24小時后，其進水量不超過150g。
7.淋水密封性能：托輥以1450r/min的轉速運轉120h后，其進水量不超過250g。
8.使用壽命：壽命不低于20000小時。
9.托輥中的膠圈，其安全性能符合MT113的相關規定。
六、安裝、調整
1、安裝
將托輥掛于皮帶輸送機上已安裝好的托輥架上，上好相應的聯接件。托輥上表面應位于同一平面上(水平面或傾斜面)或者在一個公共半徑的弧面上(輸送機凹弧段或凸弧段)，在相鄰三組托輥
七、使用、操作
1.必須保持托輥良好，有清潔的工作環境。驅動裝置關閉后，對托輥進行經常性的檢查、調整、維護和清掃。
2.輸送帶運輸時，邊緣不得超出托輥筒體邊緣。
八、使用環境條件
1.環境溫度為-10°～+40°。
2.井下空氣的成分應符合《煤礦安全規程》（2004版）中第一百條的規定。
3.工作環境允許存在淋水情況。
4.托輥應能適應在搬運和安裝過程中出現的正常碰撞情況。
九、保養、維修、警示
1.經常對托輥進行清掃，保持筒體清潔。
2.對托輥定期檢查，發現轉動不靈活的應立即取下更換。
十、運輸、貯存
1.產品裝箱和包扎，并符合陸路、水路運輸和裝運的要求。
2.產品在運輸過程中，必須符合運輸部門的有關規定，產品在保管期間內應采取防雨、防潮措施，貯存時放在有遮棚的倉庫內。
十一、開箱及檢查
開箱時注意不要損壞箱內物品，隨產品應有下列技術文件：產品合格證書、產品使用說明書、裝箱清單、總裝圖。檢查一下這些文件是否齊全，并根據裝箱清單清點實物。
十二、其他
在用戶遵守輸送機運輸、保管、安裝和使用規則的條件下，從制造廠發貨之日起18個月內(其中使用日期不超過12個月)，產品因制造不良而發生損壞或不能正常工作時，我公司免費為用戶修理或更換(不包括易損件)。
