托輥加工工藝及質量控制
發布時間:2014-7-4 15:03:10 來源:本站原創 作者:上海昱音機械
1.托輥質量標準
托輥是帶式輸送機的重要部件，種類多，數量大。它占了一臺帶式輸送機總成本的35%，產生了70&以上的阻力，因此托輥的質量尤為重要。
托輥的作用是支承輸送帶和物料重量。托輥運轉必須靈活可靠。判斷托輥好壞的標準有以下幾條：托輥徑向跳動量，托輥靈活度，軸向竄動量。
托輥徑向跳動量對皮帶輸送機的影響：在國家規定的跳動量的范圍內，可以保持皮帶機平穩運行，否則就會使得皮帶輸送機皮帶共振跳動，造成物料拋灑，污染環境，在帶速越高的情況下越顯得徑向跳動量小的好處。徑向跳動應滿足表1要求（MT821-2006）
| 托輥直徑 | 托輥長度 | |||
| <460 | 460~950 | 950~1600 | >1600 | |
| Ф76~Ф108 | ≤0.5 | ≤0.7 | ≤1.3 | ≤1.5 |
| Ф133~Ф159 | ≤0.7 | ≤1.0 | ≤1.5 | ≤1.8 |
| Ф194~Ф245 | ≤1.0 | ≤1.2 | ≤1.7 | ≤2.1 |
托輥靈活度對皮帶輸送機的影響：帶皮帶輸送機運行過程中，托輥的靈活度顯得非常的重要，如果托輥靈活度不好，旋轉阻力系數高的時候，整個膠帶輸送機系統就得付出更大的動力，消耗更多的電力，有時還會造成皮帶撕裂，電機燒毀的情況，更嚴重的時候可以引起火災。所以旋轉阻力低是托輥質量的重要指標。
軸向竄動量對皮帶輸送機的影響：如果托輥的軸向竄動量大，就會造成托輥的較早損壞。一般軸向竄動量控制在0.5-0.7毫米以內較好。
判斷托輥好壞的標準還有幾個方面：(1)托輥防塵性能。(2)托輥防水性能。(3)托輥軸向承載性能。(4)托輥抗沖擊性能。(5)托輥使用壽命。
2、影響因素
(1)托輥徑向跳動量（該項指標直接影響物料輸送的穩定性）。
(2)軸向竄動量（直接影響托輥的使用壽命）。
(3)靈活度（影響托輥的使用壽命和輸送皮帶的使用壽命，以及整個輸送機的驅動功率）。
(4)防水性能（影響托輥使用壽命）。
(5)防塵性能（影響托輥使用壽命）。
(6)軸向承載能力（影響托輥使用壽命）。
(7)抗沖擊能力（影響托輥使用壽命）。
(8)旋轉阻力（影響托輥使用壽命）。
在托輥加工過程中，受托輥加工工藝影響較大的是徑向跳動量、旋轉阻力，同時，這兩項也是影響車間托輥質量的兩大因素。
3、托輥加工工藝與質量控制
(1)切管
現托輥加工多為倒角定位，在切斷鋼管過程中，除了要保證管子長度控制在一定公差內，還要保證倒角角度。切管機倒角不均，致使車出止口不在管子中心，造成托輥頸跳加大。輥殼長度大于圖紙要求，致使軸頭伸出輥殼尺寸減小，可能造成托輥放不進托輥架。
(2)車止口
車止口工序主要控制因素有止口深度和內控直徑。止口深度過淺或過深，導致軸承座安裝不到位，造成托輥旋轉阻力增大，托輥徑跳加大。而車出的止口直徑大于圖紙要求，致使托輥兩端軸承座不同心，造成托輥旋轉阻力增大，托輥徑跳加大；止口直徑小于圖紙要求，則軸承座無法安裝。
(3)壓裝軸承座
軸承座壓裝不到位，致使兩端軸承座不同心，造成托輥旋轉阻力增大，托輥徑跳加大。
(4)焊接
焊接軸承座時焊接電壓電流過大或過小都會造成焊接不均勻，不光滑、產生氣孔、漏焊、焊瘤，影響托輥使用壽命。
(5)軸承、密封壓裝
①軸承壓裝不到位或軸承與密封同時壓裝，致使密封件受力過大變形，造成托輥旋轉阻力加大，旋轉不靈活。
②壓裝軸承和密封件時，軸頭伸出輥殼兩端的尺寸不對稱，不符合圖紙要求，可能造成托輥放不進托輥架內。
(6)調整
因現階段托輥加工時軸承與密封為分布?jí)貉b，在壓裝過程中可能造成密封變形或密封間隙打不開，需要通過敲打軸頭打開密封間隙，保證軸能靈活轉動，調整不到位，造成托輥旋轉不靈活，旋轉阻力怎大。

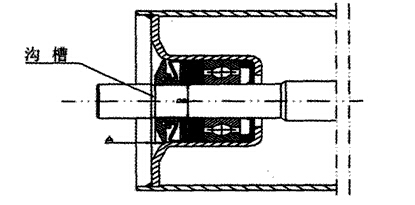

(7)車溝槽
①溝槽車的寬度偏大，造成軸向串量大，軸擋受沖擊后易損壞。
②溝槽車的深度偏淺，造成軸擋嵌入量不夠，受沖擊后易脫落。
③溝槽車的深度偏深，造成軸擋轉動，手沖擊后易脫落。
④溝槽車的與托輥軸不垂直或下窄上寬，造成軸擋受沖擊后易脫落。
(8)注油
①注油量偏少，影響軸承使用壽命，且密封效果不好，影響浸水試驗指標，減少托輥壽命。
②注油量偏多，指數軸承發熱，影響托輥使用壽命
上述內容說明了在同種工藝條件下，人為操作對托輥質量的影響，在保證加工工藝先進性的同時，員工的操作決定了一個托輥的好壞，只有避免上述問題，才能從基礎上保證一個托輥的質量。
