機加工托輥的機架結構淺析
發布時間：2014-02-14 15:27:52 文章來源：http://izjzixr.cn 作者：上海昱音機械

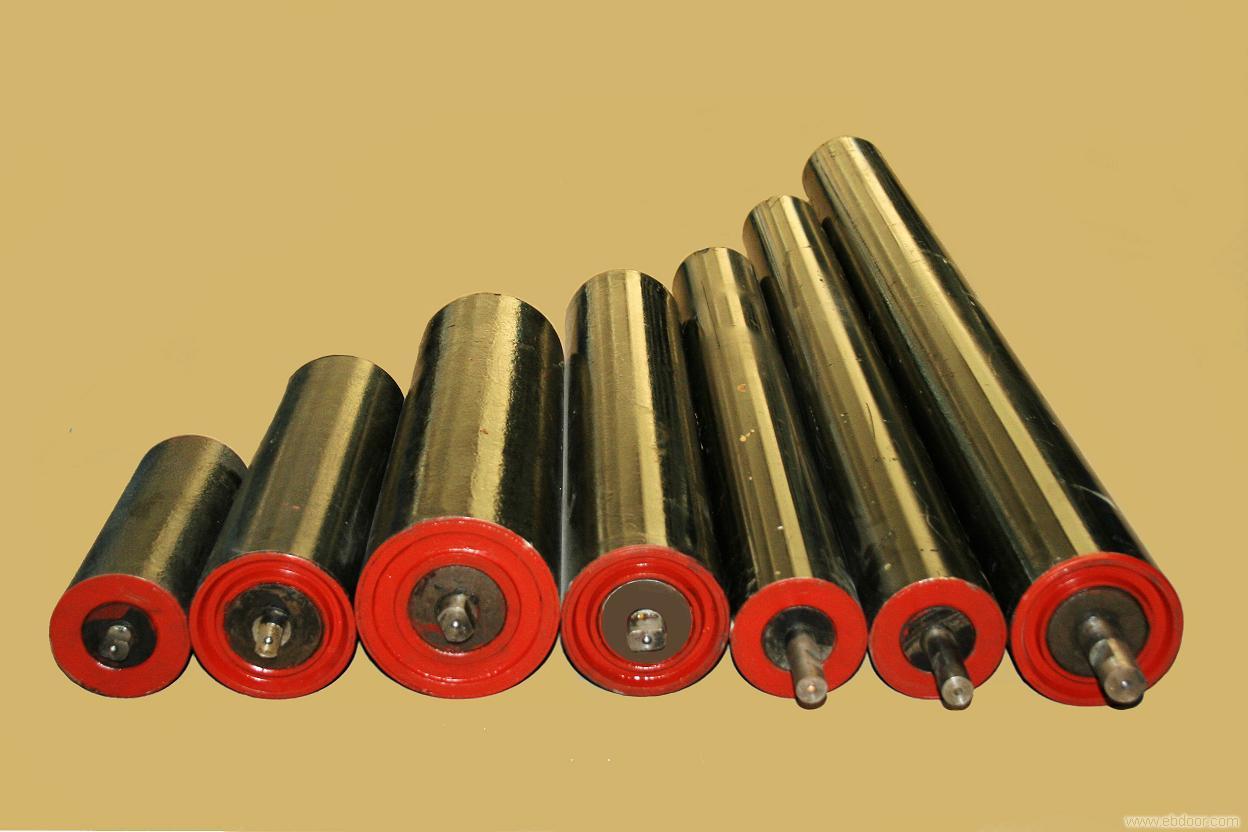

機加工托輥在帶式輸送機中是一個較小部件，結構并不復雜，但制造出高質量的機加工托輥并非易事。判斷機加工托輥好壞的標準有以下幾條：機加工托輥徑向跳動量；機加工托輥靈活度；軸向竄動量。機加工托輥徑向跳動量對膠帶輸送機的影響：
在國家規定的跳動量的范圍內，可以保持膠帶機平穩運行，否則就會使得膠帶輸送機膠帶共振跳動，造成物料拋灑，污染環境，在帶速越高的情況下越顯得徑向跳動量小的好處。我國國家標準規定量為0.7毫米，日本JIS標準規定的量為0.5毫米。
機加工托輥靈活度對膠帶輸送機的影響：在膠帶輸送機運行過程中，機加工托輥的靈活度顯得非常的重要，如果機加工托輥靈活度不好，旋轉阻力系數高的時候，整個膠帶輸送機系統就得付出更大的動力，消耗更多的電力，有時還會造成膠帶撕裂，電機燒毀的情況，更嚴重的時候可以引起火災。所以，選用旋轉阻力系數低（最好低于0.020）的機加工托輥是膠帶輸送機設計、選型的重要內容。軸向竄動量對膠帶輸送機的影響：目前我國的膠帶輸送機制造技術越來越先進，但是軸線竄動還是一個需要重點研究的課題，因為我國目前的膠帶制造技術，膠帶輸送機安裝技術還和世界上先進國家有較大的差距，往往會出現膠帶跑偏的情況，如果機加工托輥的軸向竄動量大，就會造成機加工托輥的較早損壞。一般軸向竄動量控制在0.5-0.7毫米以內較好。
機架用于安裝機加工托輥。機架的類型有吊掛式和落地式2種落地式又分為固定式和可拆移動式。用于地面和井下主要運輸巷道的固定通用型帶式輸送機屬于落地式固定機架它固定在輸送機機道的基礎牢固穩定服務年限長用于采區巷道的帶式輸送機由于經常移動一般均采用可拆移動式落地機架或吊掛式機架。機架與機架之間、機架與機加工托輥之間均無螺栓連接而采用插入及掛鉤的連接方式以銷釘定位可實現快速安裝和拆卸。
各機加工托輥間距一般為1.2m1.5m。 2.平形機加工托輥和V形機加工托輥 平形機加工托輥和V形機加工托輥用于支承空段輸送帶各機加工托輥間距一般為3m。平形機加工托輥如圖2-2-10所示。V形機加工托輥具有防跑偏作用一般隔數個平行機加工托輥放置1個V形機加工托輥槽形角一般為10°。 3.緩沖機加工托輥緩沖機加工托輥裝在輸送機的裝載處用于緩沖貨載對輸送帶的沖擊。緩沖機加工托輥與梢形機加工托輥的結構相同只是在管體外部加裝阻燃橡膠圈。 4.深槽形機加工托輥 深槽形機加工托輥用于傾角為25°左右的大傾角帶式輸送機支承重段輸送帶常用雙排4輥結構。 5.調偏機加工托輥 調偏機加工托輥具有防止和糾正輸送帶跑偏的作用主要用于固定式輸送機。S載段一般苺隔10組上機加工托輥放置1組回轉式梢形調偏機加工托輥。http://izjzixr.cn/托輥技術整理發布。
