輥筒的運用原理及使用范疇特點
發布時間：2014-4-15 16:44:57 來源：http://izjzixr.cn/ 作者：昱音機械

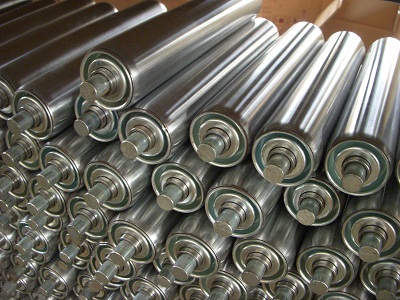

輥筒是輥筒輸送機當中最為重要的輸送機配件，其形狀為圓柱形零件，按照其用途可以分為驅動輥筒和從動輥筒，按照驅動方式可以進行分為動力滾筒和無動力滾筒。輥筒在制作成型以后，出于防銹防腐、耐磨和支撐的需要，還需要表面處理或是包覆如噴漆、鍍鋅、包橡膠、鍍鉻、陶瓷噴涂以及氧化等工序。
輥筒按照尺寸來分類，有著大型的如造紙機械用輥筒（長度可以達10米以上，直徑在1500MM以上），有著小型的如自動流水線上皮帶輸送上用的平托輥（一般在1米以內，直徑也在159MM以內）輥筒也可以按作用來分，有要保證傳遞精度的如數碼激光打印機上的輥筒，有起壓濾作用的如造紙機械上的壓光輥，有對尺寸精度要求不高的技撐用托輥，有熱效換要求的輥筒。
輥筒的負載威力是由軸承負載威力及輥筒的幅度決議。根本軸承負載威力(Basic Bearing Capacity)是由經歷公式及試驗測試而定。并且是以幅度較窄的輸送機來額外，如幅度增多時，則因軸的變形以致輥筒的負載威力降落，重力式輥筒輸送機之負載威力與所選用的組件有很大聯系。大部份打造商均會需要一輸送機負載威力的散布表，根據輥筒、骨子、支持架的結合形式而定。
無動力式輥筒輸送機又稱輥道。長輥道的輥?zhàn)颖砻嫘螤钣袌A柱形、圓錐形和曲面形幾種，以圓柱形長輥道應用最廣。輥道的曲線段采用圓錐形輥?zhàn)踊螂p排圓柱形輥?zhàn)�，可使物品轉彎。短輥道可以縮短輥?zhàn)拥拈g距，自重較輕。輥道一般稍下傾。影響自滑斜度大小的因素很多，大多用實驗確定合適的角度。當線路長度小于10米、物品輕于 200千克時，可以布置成水平線路。自滑式輥道不易控制物品下滑速度，所以長度一般不大。
輥筒輸送機的特性就是取決輥筒、軸、軸承、骨子、支持架等組件的結合無比多樣，可滿意各族相反的使用需要。取舍結合的形式，需思忖輸送的物件特點，裝置的環境及設施的老本等條件。物件特點會反應輸送的穩固性，正常至多需有三支輥筒同時接觸物件。
輥筒輸送機按輥?zhàn)邮欠窬哂序?qū)動裝置，可分為無動力式和動力式兩類。動力式輥筒輸送機 常用于水平的或向上微斜的輸送線路。驅動裝置將動力傳給輥?zhàn)�，使其旋轉，通過輥?zhàn)颖砻媾c輸送物品表面間的摩擦力輸送物品。按驅動方式有單獨驅動與成組驅動之分。前者的每個輥?zhàn)佣寂溆袉为?dú)的驅動裝置，以便于拆卸。后者是若干輥?zhàn)幼鳛橐唤M，由一個驅動裝置驅動，以降低設備造價。齒輪傳動、鏈傳動和帶傳動。動力式輥?zhàn)虞斔蜋C(jī)一般用交流電動機驅動，根據需要亦可用雙速電動機和液壓馬達驅動。
輥筒輸送機利用按一定間距架設在固定支架上的若干個輥?zhàn)觼?lái)輸送成件物品的輸送機。固定支架一般由若干個直線或曲線的分段按需要拼成。輥?zhàn)虞斔蜋C(jī)可以單獨使用，也可在流水線上與其他輸送機或工作機械配合使用，具有結構簡單、工作可靠、安裝拆卸方便、易于維修、線路布置靈活等優點。輥筒輸送機適用于各類箱、包、托盤等件貨的輸送，散料、小件物品或不規則的物品需放在托盤上或周轉箱內輸送。能夠輸送單件重量很大的物料，或承受較大的沖擊載荷。結構形式：按驅動方式可分為動力滾筒線和無動力滾筒線，按布置形式可分為水平輸送滾筒線、傾斜輸送滾筒 線和轉彎滾筒線。
重力式輥筒輸送機的使用范疇較虎伏式為廣。正常不實用于虎伏的負載，如塑料籃、器皿、桶形物等均實用于輥筒式輸送機。固然有一些模塊的骨子及輥筒是運用鋁質材質來加重分量，但還是較虎伏輸送機重，故并不實用于需常挪動或者拆裝的場所。
在重力式輥筒輸送機的使用中，運用關閉式或者鋼質遮蓋蓋可防止增多軸承的沖突力。固然軸承的使用量度可高達170℃，但鋼質遮蓋式的軸承，運用量度使不得超越 100℃，由于遮蓋蓋會變形。在 0℃～65℃的范疇之外時，則需思忖到尤其的光滑問題。在較低溫度的運用場所，輸送帶上負載的距離要加長，況且快捷挪動，以縮小輥筒熱能的吸引。并且最好有輥筒的散熱安裝。http://izjzixr.cn/輥筒技術整理發布。
